آی سی میکرو کنترلر R5F21257SN

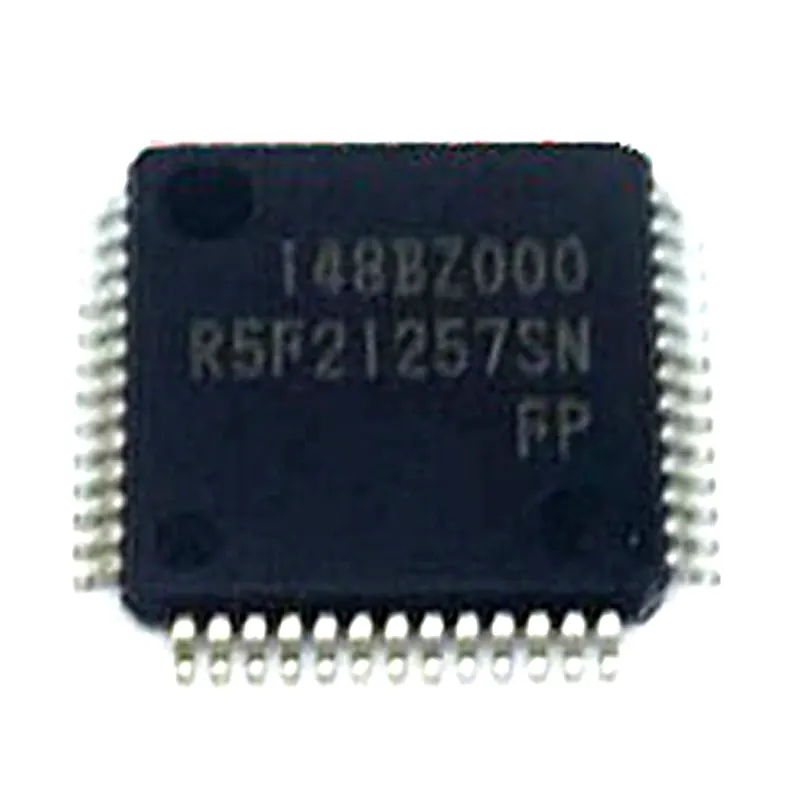

میکروکنترلر R5F21257SNFP رنساس 16 بیتی R8C/25 حافظه 48KB پکیج LQFP-52
میکروکنترلر R5F21257SNFP یکی از میکروکنترلرهای ۱۶ بیتی شرکت Renesas از سری R8C/Tiny و گروه R8C/25 است. این قطعه با برخورداری از حافظه فلش داخلی، ورودیوخروجیهای متعدد، رابطهای ارتباطی و امکانات کنترلی داخلی، برای استفاده در بردهای صنعتی، تجهیزات اندازهگیری، لوازم الکترونیکی و تعمیر دستگاههایی که از این میکروکنترلر استفاده میکنند مناسب است.
حافظه داخلی این مدل شامل ۴۸ کیلوبایت Program Flash برای ذخیره برنامه، ۲٫۵ کیلوبایت RAM و دو کیلوبایت Data Flash بهصورت دو بلوک یککیلوبایتی است. Data Flash برای نگهداری تنظیمات، شماره سریال، مقادیر کالیبراسیون و اطلاعاتی که باید بعد از قطع برق باقی بمانند کاربرد دارد.
R5F21257SNFP دارای هسته پردازشی ۱۶ بیتی R8C و حداکثر فرکانس کاری ۲۰ مگاهرتز است. محدوده کلی ولتاژ تغذیه آن ۲٫۲ تا ۵٫۵ ولت است؛ بااینحال برای کار در فرکانس ۲۰ مگاهرتز، ولتاژ تغذیه باید حداقل ۳ ولت باشد. در فرکانس ۱۰ مگاهرتز حداقل ولتاژ ۲٫۷ ولت و در فرکانس ۵ مگاهرتز حداقل ولتاژ ۲٫۲ ولت اعلام شده است.
این میکروکنترلر دارای ۴۱ پایه ورودیوخروجی قابل برنامهریزی، سه پایه ورودی اختصاصی و هشت پایه دارای قابلیت راهاندازی LED است. جهت ورودی یا خروجی بودن پایهها از طریق نرمافزار قابل تنظیم بوده و برای پایههای ورودی امکان فعالکردن مقاومت Pull-up داخلی وجود دارد.
مبدل آنالوگ به دیجیتال داخلی این قطعه دارای دقت ۱۰ بیت و ۱۲ کانال ورودی آنالوگ است. این قابلیت برای خواندن خروجی سنسورها، اندازهگیری ولتاژ و پردازش سیگنالهای آنالوگ مورد استفاده قرار میگیرد.
برای ارتباط با سایر مدارها، دو کانال UART، رابط I²C، ارتباط سریال سنکرون دارای Chip Select و یک ماژول سختافزاری LIN در اختیار طراح قرار دارد. این رابطها امکان اتصال میکروکنترلر به حافظههای خارجی، نمایشگرها، سنسورها، ماژولهای ارتباطی و کنترلرهای دیگر را فراهم میکنند.
امکانات جانبی این مدل شامل تایمرهای ۸ و ۱۶ بیتی، ساعت بلادرنگ RTC، Watchdog پانزدهبیتی، نوسانساز داخلی پرسرعت و کمسرعت، تشخیص توقف اسیلاتور، تشخیص افت ولتاژ و مدار Power-on Reset است.
این قطعه در پکیج نصب سطحی LQFP-52 با بدنه ۱۰×۱۰ میلیمتر، ضخامت حداکثر حدود ۱٫۷ میلیمتر و فاصله پایههای ۰٫۶۵ میلیمتر عرضه شده است. محدوده دمای کاری نسخه دارای پسوند N از منفی ۲۰ تا مثبت ۸۵ درجه سانتیگراد است.
