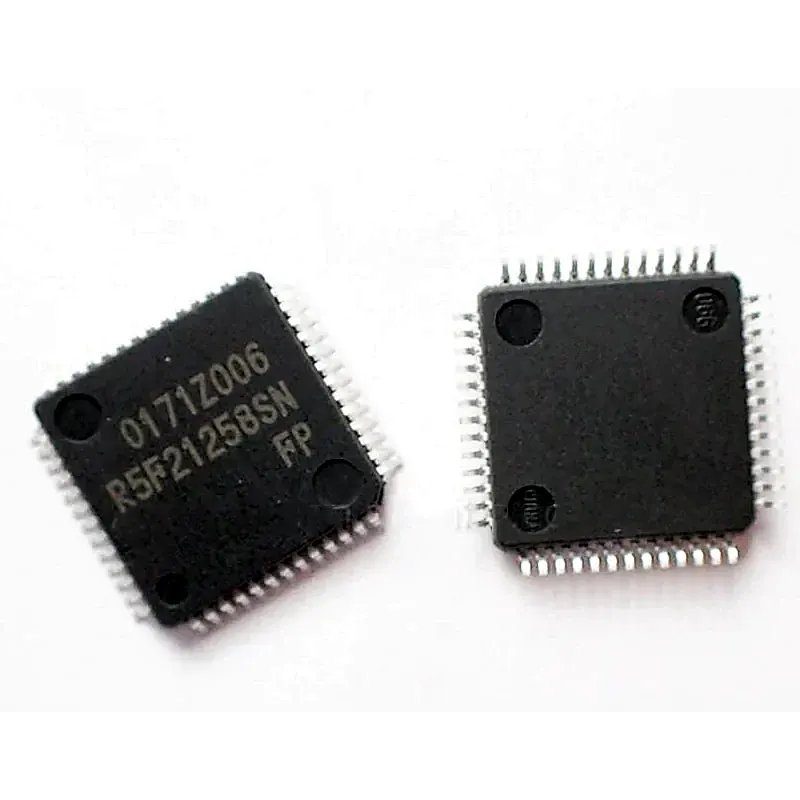

میکروکنترلر R5F21258SNFP رنساس 16 بیتی R8C/25 حافظه 64KB پکیج LQFP-52
میکروکنترلر R5F21258SNFP یکی از میکروکنترلرهای ۱۶ بیتی شرکت Renesas از سری R8C/Tiny و گروه R8C/25 است. این میکروکنترلر با برخورداری از حافظه فلش داخلی، امکانات ارتباطی متنوع، تایمرهای سختافزاری و مبدل آنالوگ به دیجیتال، برای کنترل تجهیزات الکترونیکی، سیستمهای اندازهگیری و تعمیر بردهای صنعتی قدیمی طراحی شده است.
حافظه داخلی این قطعه شامل ۶۴ کیلوبایت Program Flash برای ذخیره برنامه، سه کیلوبایت RAM و دو کیلوبایت Data Flash بهصورت دو بلوک یککیلوبایتی است. Data Flash امکان ذخیره تنظیمات، شماره سریال، پارامترهای کالیبراسیون و اطلاعاتی را فراهم میکند که باید پس از قطع برق باقی بمانند.
R5F21258SNFP دارای حداکثر فرکانس کاری ۲۰ مگاهرتز و فضای آدرسدهی یک مگابایت است. برای کارکرد در فرکانس ۲۰ مگاهرتز، ولتاژ تغذیه باید در محدوده ۳ تا ۵٫۵ ولت باشد. در فرکانسهای پایینتر، قطعه میتواند با ولتاژ حداقل ۲٫۲ ولت نیز کار کند.
این میکروکنترلر دارای ۴۱ پایه ورودیوخروجی قابل برنامهریزی، سه پایه ورودی اضافی و هشت خروجی مناسب راهاندازی LED است. مبدل ADC داخلی آن دارای دقت ۱۰ بیت و ۱۲ کانال ورودی آنالوگ است و برای خواندن سنسورها، ولتاژها و سیگنالهای آنالوگ کاربرد دارد.
برای ارتباط با تجهیزات جانبی، دو کانال UART، یک رابط I²C یا ارتباط سریال سنکرون و یک ماژول سختافزاری LIN در نظر گرفته شده است. این امکانات امکان ارتباط با نمایشگر، EEPROM، سنسورها، ماژولهای سریال و دیگر کنترلرها را فراهم میکنند.
امکانات داخلی دیگر این قطعه شامل تایمرهای ۸ و ۱۶ بیتی، ساعت بلادرنگ RTC، تایمر Watchdog پانزدهبیتی، نوسانساز داخلی پرسرعت و کمسرعت، مدار تشخیص افت ولتاژ، تشخیص توقف اسیلاتور و مدار Power-on Reset است.
این قطعه در پکیج نصب سطحی LQFP-52 با بدنه ۱۰×۱۰ میلیمتر، ضخامت تقریبی ۱٫۷ میلیمتر و فاصله پایههای ۰٫۶۵ میلیمتر عرضه میشود. محدوده دمای کاری نسخه SNFP از منفی ۲۰ تا مثبت ۸۵ درجه سانتیگراد است.
